Dans le domaine photovoltaïque, le terme « boucle d’induction » recouvre deux réalités distinctes. La première désigne un phénomène électromagnétique parasite, source de surtensions et de dysfonctionnements. La seconde renvoie à un circuit de gestion intelligente de l’énergie solaire produite. Cette double acception génère une confusion fréquente, y compris chez les installateurs, et mérite d’être clarifiée avant tout choix technique.
Câbles en paire torsadée et géométrie de câblage : le facteur souvent sous-estimé
Les guides récents en compatibilité électromagnétique (EMC) insistent sur un point que les articles grand public négligent : la surface de la boucle formée par les câbles détermine l’intensité des perturbations. Plus la surface enfermée entre deux conducteurs est grande, plus le champ magnétique variable (notamment lors d’un coup de foudre) y induit une tension parasite élevée.
A voir aussi : Ce qu'il faut savoir avant d'habiter dans le quartier Mermoz à Lyon : avis et conseils
Les câbles en paire torsadée réduisent cette surface de boucle de manière significative. Ce n’est pas un détail d’installation, c’est une mesure EMC de premier ordre, particulièrement sur les liaisons de commande et de signalisation autour des onduleurs.
Les retours de terrain en EMC soulignent aussi le rôle des « mauvaises secondes terres » et des cheminements de câbles non maîtrisés. Une mise à la terre correcte sur le papier peut devenir inefficace si le trajet du conducteur de protection crée lui-même une boucle parasite. Le cheminement physique des câbles compte autant que leur raccordement.
A lire aussi : Tout savoir sur le fonctionnement d'eCandidat Evry pour réussir sa candidature en ligne
Pour mieux comprendre la boucle d’induction pour panneaux solaires sous ses différentes formes, il faut distinguer ce phénomène parasite du circuit de gestion énergétique que certains fabricants commercialisent sous le même nom.
Boucle d’induction parasite et boucle de gestion solaire : deux concepts, un seul terme
La boucle d’induction au sens physique du terme est un circuit fermé dans lequel un champ magnétique variable génère un courant induit. Sur une installation photovoltaïque, ce phénomène se produit quand les câbles DC forment une surface ouverte entre les panneaux et l’onduleur. Lors d’un événement de foudre, la tension induite peut atteindre des niveaux suffisants pour endommager l’électronique.
La boucle d’induction « intelligente », elle, désigne un système de pilotage qui optimise la production, la consommation et le stockage de l’électricité solaire. Le terme « boucle » y décrit un cycle de gestion : les panneaux produisent, un onduleur convertit, un système de monitoring oriente l’énergie vers l’autoconsommation ou le stockage selon les besoins en temps réel.
Pourquoi cette confusion pose un problème concret
Un propriétaire qui recherche des informations sur la « boucle d’induction photovoltaïque » peut tomber sur des contenus relatifs à la protection contre la foudre ou, à l’inverse, sur des descriptions de systèmes domotiques solaires. Les recommandations techniques divergent totalement selon le sens retenu.
Pour un installateur, confondre les deux peut mener à dimensionner un parafoudre là où le client attendait un système de pilotage énergétique, ou inversement. Les parafoudres spécifiquement conçus pour le photovoltaïque diffèrent des modèles génériques, un point que les guides EMC récents rappellent avec insistance.
Types de boucles de gestion solaire : autoconsommation, stockage et revente
Les installations photovoltaïques résidentielles se structurent autour de plusieurs configurations de circuit énergétique. Chacune correspond à un usage et à un niveau d’investissement différents.
- Boucle d’autoconsommation directe : l’énergie produite alimente en priorité les équipements du foyer. Le surplus est réinjecté sur le réseau. Pas de batterie, donc pas de stockage. C’est la configuration la plus simple et la moins coûteuse.
- Boucle avec stockage batterie : un système de batteries (lithium-ion le plus souvent) conserve le surplus pour une utilisation en soirée ou la nuit. L’onduleur hybride gère la répartition entre consommation instantanée, stockage et injection réseau.
- Boucle en revente totale : toute la production est injectée sur le réseau via un contrat d’obligation d’achat. Le foyer continue de consommer l’électricité du réseau normalement. Ce modèle tend à perdre en attractivité face à la hausse des tarifs de l’électricité achetée.
- Boucle hybride avec pilotage intelligent : un système de monitoring analyse en temps réel la production, la consommation et les tarifs pour orienter l’énergie vers le canal le plus rentable. Certains intègrent des prévisions météo pour anticiper la production du lendemain.
Protection contre les boucles d’induction parasites : normes et câblage
La norme NF C 15-100 encadre les installations électriques basse tension, y compris le volet photovoltaïque. Elle impose des règles de mise à la terre, d’équipotentialité et de séparation des circuits qui visent directement à limiter la formation de boucles d’induction parasites.
Mesures concrètes de réduction du risque

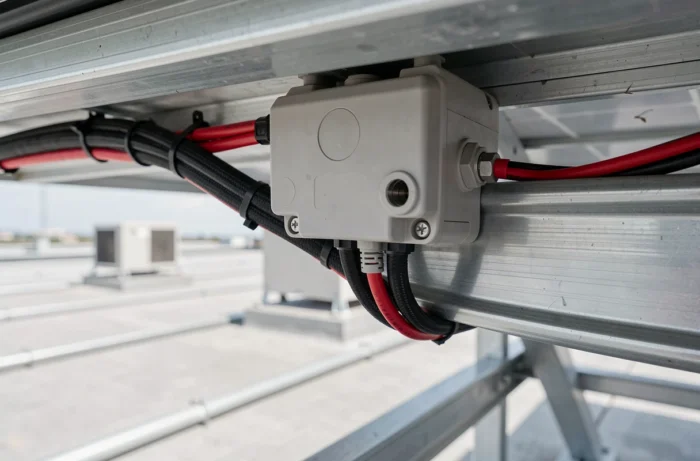

Réduire la surface de boucle reste la mesure la plus efficace. Cela passe par le rapprochement des câbles positif et négatif DC sur tout leur parcours, idéalement en les faisant cheminer ensemble dans la même goulotte.
- Utiliser des câbles en paire torsadée pour les liaisons de signalisation et de commande proches des onduleurs
- Vérifier que le conducteur de protection ne crée pas un trajet de retour formant une boucle ouverte
- Installer des parafoudres DC adaptés au photovoltaïque (et non des modèles AC reconvertis) côté panneaux et côté onduleur
- Contrôler la qualité de la liaison de terre lors du passage du Consuel, en portant attention aux résistances de contact
Un parafoudre générique ne protège pas une installation solaire de la même manière qu’un parafoudre DC spécifique. La tension de service, la capacité d’écoulement et le mode de déconnexion diffèrent. Les retours terrain divergent sur ce point : certains installateurs continuent d’utiliser des modèles non adaptés sans incident apparent, mais le risque augmente avec la taille de l’installation et l’exposition géographique à la foudre.
Fréquence des perturbations et distance entre composants : les variables terrain
La fréquence du champ magnétique perturbateur influence directement l’amplitude de la tension induite dans une boucle. Les transitoires rapides (foudre, commutation d’onduleur) génèrent des fréquences élevées qui traversent plus facilement les boucles de grande surface.
La distance entre les panneaux solaires et l’onduleur joue un rôle direct dans la taille potentielle de la boucle parasite. Une installation où l’onduleur se trouve au sous-sol, loin des panneaux en toiture, présente un risque plus élevé qu’un micro-onduleur fixé directement sous chaque panneau.
Les micro-onduleurs réduisent mécaniquement la surface de boucle DC en convertissant le courant au plus près de la source. En revanche, ils multiplient les composants électroniques exposés, ce qui déplace le problème vers la maintenance. Les données disponibles ne permettent pas de conclure à la supériorité systématique d’une architecture sur l’autre en matière de compatibilité électromagnétique.
Le choix entre onduleur central et micro-onduleurs dépend donc autant de la configuration physique du bâtiment que du budget. Un installateur qui propose l’un sans évaluer la longueur de câblage DC et l’exposition foudre du site passe à côté d’un paramètre technique qui conditionne la fiabilité à long terme de l’installation.
