Avant de commander un kit d’aménagement ou de découper la première planche de contreplaqué, il faut connaître les cotes réelles de l’espace disponible dans son Renault Trafic. Les fiches techniques donnent des dimensions brutes, mais l’espace aménageable dépend de la version (L1 ou L2, H1 ou H2), de la présence d’une cloison de séparation, de l’épaisseur des habillages intérieurs et parfois des options d’usine. Un écart de quelques centimètres suffit à rendre un meuble inutilisable ou un lit trop étroit.
Vérifier les cotes réelles du Trafic avant achat : le rôle de la cloison
La cloison de séparation entre la cabine et la zone de chargement est le premier élément à inspecter. Sur un Trafic utilitaire standard, cette cloison pleine réduit la longueur exploitable de plusieurs centimètres par rapport à la cote annoncée sur la fiche constructeur. Certaines versions disposent d’une cloison avec trappe ou d’une cloison grillagée, qui offrent la possibilité de glisser des charges longues vers l’espace passager.
Quand on envisage un aménagement van ou fourgon aménagé, la question se pose autrement. Retirer la cloison ou la remplacer par un modèle adapté peut faire gagner une longueur non négligeable. Les retours terrain divergent sur ce point : selon l’année de production et les finitions, l’épaisseur de la cloison varie, et les points de fixation ne sont pas toujours identiques d’un Trafic à l’autre.
Pour connaître précisément les dimensions intérieures du Trafic Renault sur un modèle donné, la seule méthode fiable reste de mesurer soi-même, mètre ruban en main, avec la cloison en place puis sans. Les cotes constructeur servent de point de départ, pas de valeur définitive.
Largeur entre passages de roues du Trafic : la contrainte qui dimensionne tout
Les discussions sur la longueur et la hauteur occultent souvent le vrai facteur limitant d’un aménagement dans le Trafic Renault : la largeur entre les passages de roues. Cette cote descend autour de 1,25 à 1,27 m sur certaines versions L1H1. C’est elle qui détermine si un lit transversal, un meuble bas ou des caisses de rangement standard passent ou non.
Au-dessus des passages de roues, la largeur utile remonte sensiblement (certaines sources indiquent environ 1,66 m à mi-hauteur). L’écart entre ces deux mesures crée un profil intérieur en escalier qu’il faut intégrer dès le plan d’aménagement.

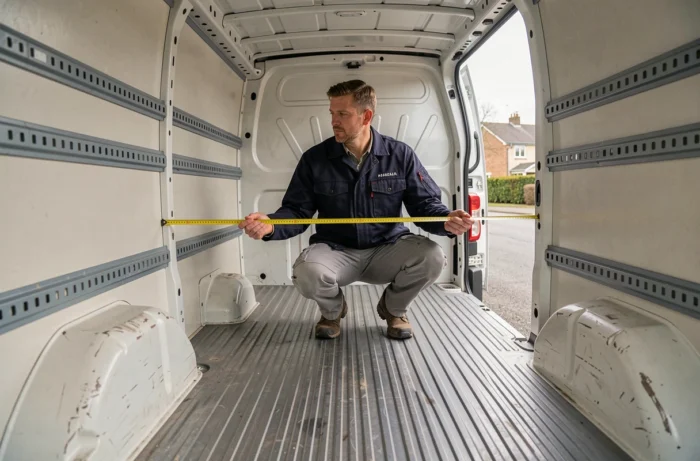

Comment mesurer cette largeur correctement
Placez le mètre ruban au point le plus saillant de chaque passage de roue, à hauteur du plancher. Prenez la mesure à trois endroits : juste derrière la cloison, au milieu de la zone de chargement, et près des portes arrière. Sur un véhicule d’occasion, les habillages latéraux en plastique ajoutent parfois un ou deux centimètres d’épaisseur de chaque côté, ce qui réduit encore l’espace réel.
- Mesurer au niveau du plancher, au point le plus étroit des passages de roues, pas à mi-hauteur de la paroi.
- Retirer ou déclipser les caches plastiques latéraux pour connaître la cote brute de la carrosserie.
- Reporter ces mesures sur un plan coté avant de commander tout mobilier ou kit d’aménagement.
Hauteur intérieure H1 et H2 : ce que cela change pour un aménagement van
La hauteur utile en version H1 tourne autour de 1,39 m. Concrètement, cela interdit de se tenir debout dans le véhicule. Un aménagement en H1 se conçoit donc autour d’un usage assis ou couché : lit fixe ou convertible, rangements bas, cuisine accessible depuis les portes latérales ou arrière.
La version H2 offre une hauteur sensiblement supérieure (les données disponibles évoquent jusqu’à environ 1,90 m selon les configurations). Ce gain change radicalement le type d’aménagement envisageable : cuisine intérieure avec plan de travail, douche, espace de vie debout.
Mesurer la hauteur réelle après isolation
L’isolation du plafond et du plancher grignote la hauteur disponible. Un kit d’isolation type Armaflex, même de faible épaisseur, combiné à un plancher en contreplaqué, peut retirer plusieurs centimètres. Mesurer la hauteur après pose de l’isolation permet d’éviter les mauvaises surprises au moment de fixer les meubles hauts ou de vérifier qu’un matelas de taille standard entre sans comprimer le plafond.

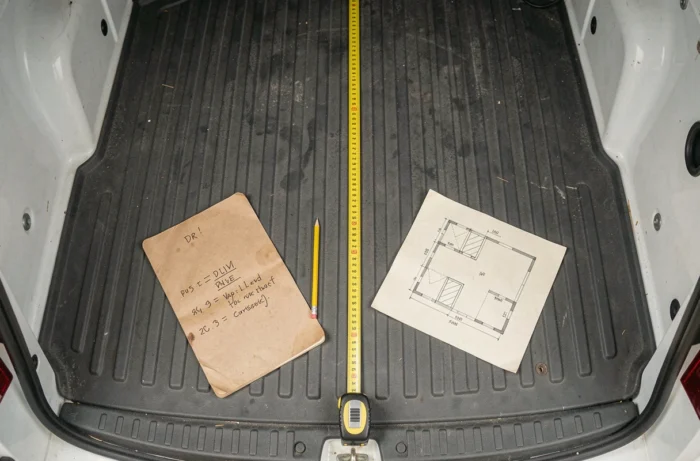

Plan coté du Trafic Renault : méthode de relevé avant aménagement
Un relevé approximatif mène à des erreurs coûteuses. La méthode la plus fiable pour un aménagement fourgon consiste à créer un plan coté complet de l’espace intérieur, en tenant compte des éléments suivants :
- Longueur utile mesurée depuis la face intérieure de la cloison (ou depuis le dossier du siège conducteur si la cloison est retirée) jusqu’au seuil des portes arrière.
- Largeur à trois hauteurs : au plancher (passage de roues), à mi-paroi, et sous le plafond.
- Hauteur mesurée au centre du véhicule et sur les côtés, où le toit s’arrondit et réduit l’espace.
- Position exacte des points d’ancrage au sol, des prises électriques d’origine et des ouvertures de ventilation.
Ce relevé doit être fait véhicule vide, sur un sol plat, portes fermées. Chaque mesure reportée au millimètre sur un croquis évite les ajustements de dernière minute lors du montage.
Anticiper la répartition des charges
Les guides récents sur l’homologation VASP rappellent que la répartition du poids dans le fourgon aménagé doit être pensée dès la phase de conception. Les éléments lourds (batterie auxiliaire, réservoir d’eau, bloc cuisine) se placent le plus bas possible et proches de l’axe central. Un plan coté intégrant le poids de chaque module facilite le passage en contrôle technique et évite un déséquilibre qui affecte la tenue de route.
L’aménagement d’un Trafic Renault réussi repose sur des mesures prises dans le véhicule réel, pas sur une fiche PDF. La largeur entre passages de roues, la hauteur après isolation et la longueur avec ou sans cloison sont les trois cotes qui conditionnent chaque choix de mobilier, de couchage et de rangement. Prendre une heure pour un relevé méthodique avant le premier coup de scie, c’est la seule étape qui ne coûte rien et qui évite toutes les autres erreurs.
